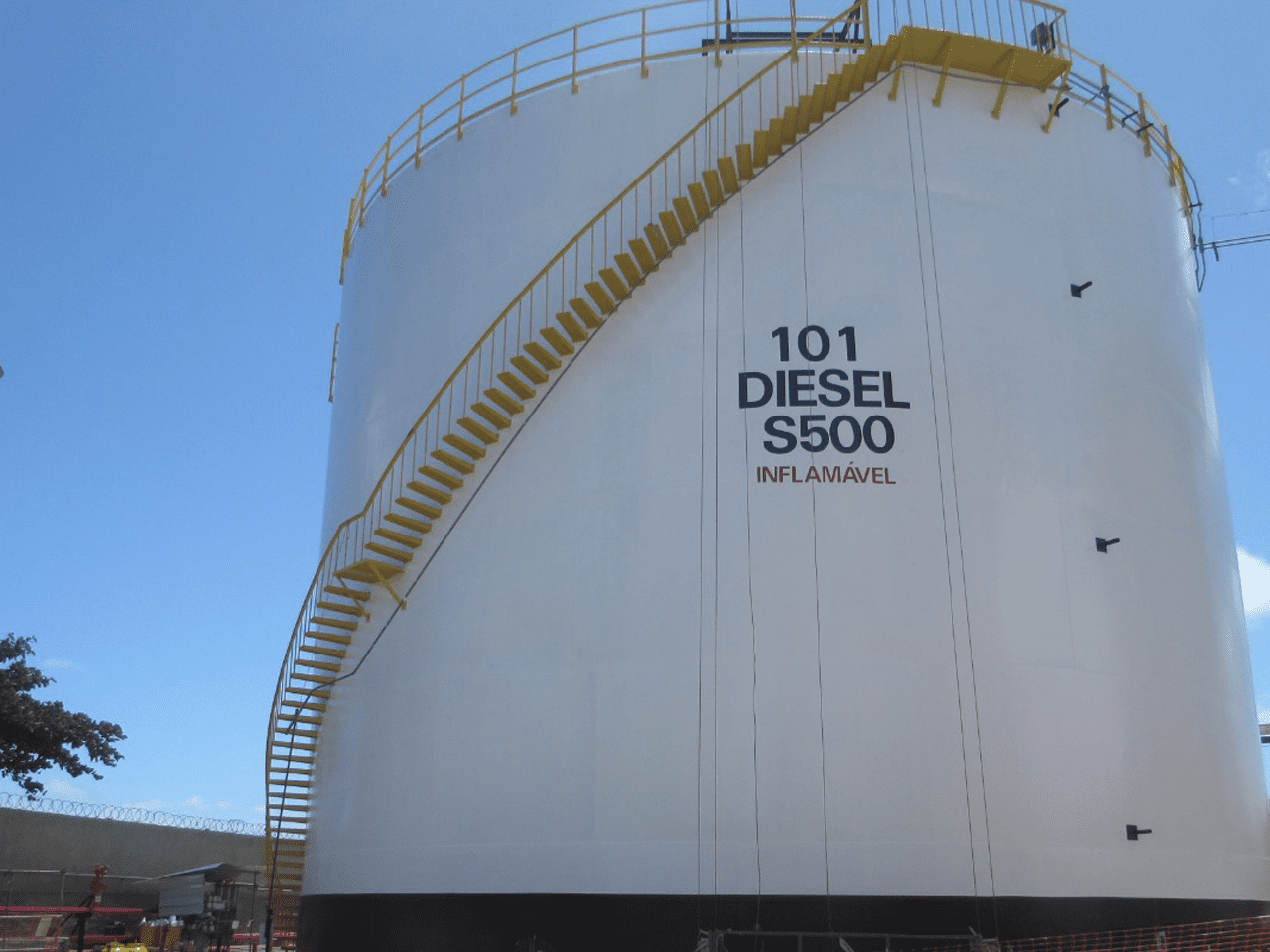

Reforma Tanque 3700m3
Apresentação de algumas obras executadas por nossa equipe técnica e operacional, evidenciando de uma forma geral aplicações em campo em diversas unidades.
- Dados – Tanque de óleo diesel
- Capacidade – 3700m
- Reforma geral com reparo no costado;
- Adequação e substituição dos bocais e BV’s;
- Substituição da câmara de espuma e plataforma de acesso,
- Serviço de jateamento interno e pintura, no primeiro anel e fundo;
- Serviço de tratamento mecânico e pintura externa do tanque;
- Serviços de qualificação do tanque com inspeções de soldagem fundo e costado e TH;
- Serviço de arqueação e data book.
Substituição de cobertura de plataforma de carga e descarga CT's
Serviço de ampliação e substituição da área de descarregamento de CT's. Atividade executada com a finalidade de ampliar a área dedicada ao descarregamento de CT's, para tornar seguro o acesso a primeira boca de inspeção do caminhão Tanque.
- Dados – Substituição da cobertura das plataformas de carregamento e descarregamento de CT’s, da base de distribuição de combustíveis;
- Dimensões do telhado – 70m x 25m, caimento 2 águas.
- Fabricação de toda estrutura da cobertura, em módulos;
- Fabricação das linhas de vida dedicada por laje de operações;
- Realização dos serviços de adequação da área para substituição do telhado;
- Substituição da cobertura;
- Readequação das tubulações e suportes das linhas existentes fixadas na estrutura do telhado;
- Readequação da infraestrutura elétrica e substituição de toda iluminação das lajes;
- Descarte dos resíduos e data book.
Construção do SFCI, com Automação do sistema.
Obras civis de construções da área para acondicionamento das motobombas do SFCI. Foram realizadas construções civis em alvenaria para isolamento das motobombas expostas anteriormente aos tanques de diesel de alimentação, atendendo as exigências de segurança.
- Dados – Serviço de adequação e automatização do SFCI (Sistema fixo de combate a incêndio).
- Elaboração do projeto estrutural / executivo;
- Adequação do anel principal da base;
- Montagem das válvulas atuadas com acionamentos elétrico/pneumático;
- Montagem e Substituição dos painéis de alimentação das motobombas;
- Montagem e substituição do painel geral de alimentação do SFCI;
- Montagem do painel de automação de todo conjunto SFCI, com IHM e sistema lógico de manobras;
- Realização do serviço de inspeções e Data book.
Corte a frio em Tubulações
Corte a frio em tubulações e uso de bloqueadores de gases inflamáveis, para trabalho a quente em tubulações com resíduos.
- Máquina de corte a frio (Figura ao lado):
- Dados – Ideal para tubulações com resíduos de combustíveis, químicos e outros;
- O equipamento é pneumático, realiza o serviço de corte a frio através de Bits de aço;
- Para realização do serviço de corta das tubulações serão necessárias apenas a despressurização e drenagem da tubulação, não havendo a necessidade de lavagem da linha;
- Na execução do corte, a máquina já confecciona esquadrejado e biselado em acordo com os procedimentos de soldagem.
- Bloqueador para gases inflamáveis:
- Dados – Equipamento projetado para bloquear gases existentes dentro da tubulação, permitindo a realização do serviço de soldagem.
- Modo de execução:
- O bloqueador é instalado na parte interna da tubulação por meio de parafusos torqueados.
- Na parte central é injetado um anel de água, pressurizado, monitorado através de manômetro, garantindo visualmente a estanqueidade do equipamento.
- Através de uma mangueira de vent, instalada na parte de trás do bloqueador, será desviado excesso de gases inflamáveis gerados da linha.
- O bloqueador também é utilizado para realizar a inspeção por TH (teste hidrostático) na nova solda executada de flanges.
- Velocidade na execução das tarefas;
- Não gera resíduos de combustíveis / químicos para coleta (com lavagem das tubulações);
- Ideal para adequações e/ou ampliações das tubulações das unidades.
